안녕하세요!
겨울방학 시즌, 내진 보강 공사는 잘 진행되고 있나요?
학교 겨울방학을 맞아 내진 보강 공사가 한창 진행 중일 텐데요.
큰 비용을 들여 공사를 진행하는 만큼 빠진 부분 없이 꼼꼼히 확인하는 것이 가장 중요합니다.
오늘은 내진 보강공사에서 절대 빠트리면 안 되는 단 하나의 요소를 짚어드리겠습니다.
*국가에서 권고한 사항이니 자세히 읽어보시고 제대로된, 안전한 내진 보강에 힘써주세요!
이번 포스팅에 대한 내용을 내진 공사에서 지키지 않을 시
건축법 시행령 제61조, 표준시방서 제24조 제25조를 위반하게 됩니다.
※
많은 분들이 "KS 인증된 천장재를 사용했으니 끝!" 하고 넘기기 쉬운데요,
천장재(천장판)뿐만 아니라 이를 지탱하는 천장틀(경량틀)도
KS 인증 자재를 사용해야만 내진 성능을 보장할 수 있습니다.
KS D 3609 천장틀 + KS D 7081 천장재 = 완벽한 내진 보강 시스템
천장틀(경량틀): KS D 3609 기준 충족 필수.천장재(천장판): KS D 7081 기준 충족 필수.
이 두 가지를 모두 KS 인증 자재로 구성해야 산업표준화법을 준수할 수 있습니다.
KS인증, 산업표준화법이란?
산업표준화법은 건축 자재와 설계 기준의 품질과 안전을 보장하기 위해 국가에서 제정한 법입니다.
KS D 3609 기준은 내진 경량틀의 구조적 내구성과 안전성을 보장하기 위해 반드시 충족해야 할 법적 조건입니다.

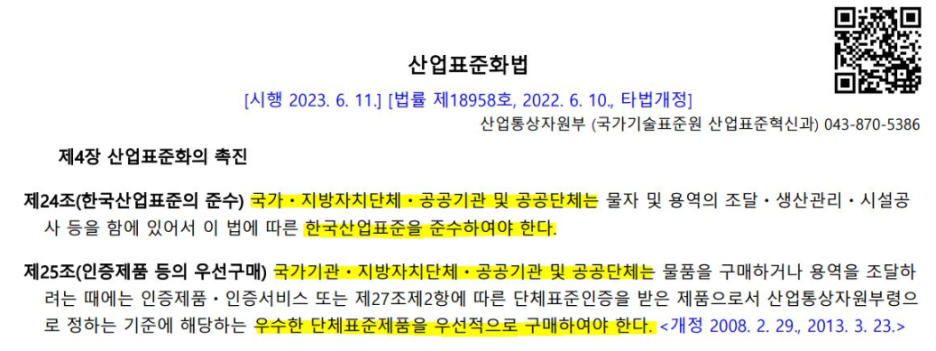

산업표준화법 제24조, 제25조에 따라 KS 제품 우선 사용 의무화!
산업표준화법 제24조, 제25조는 국가가 관리하는 관공서, 공공기관, 공기업, 학교에서 한국산업표준(KS) 제품을 우선적으로 사용해야 한다고 명시하고 있습니다.
특히, 학교 내진보강공사에서는 KS 인증을 받은 자재를 사용하는 것이 법적으로 요구됩니다.
KS D 3609 경량틀과 KS D 7081 천장판을 포함한
KS 인증 제품만이 내진 설계 기준을 충족하며, 안전한 건축물의 기본을 보장할 수 있습니다.
위 사진처럼 산업표준화법에 근거해 학교와 관공서에서 KS 인증 제품을 사용하지 않을 경우,
법적 문제뿐만 아니라 재시공으로 인해 막대한 추가 비용이 발생할 수 있습니다.
따라서, KS 인증 제품 사용 여부를 철저히 확인해 안전하고 효율적인 내진 공사를 진행하시길 바랍니다.
내진 공사 시 이거 하나만 꼭 기억하세요!
KS D 3609 경량틀 + KS D 7081 천장판 = 완벽한 내진천장시스템
"진도12,1.8G 대공황 상태까지 안전한 내진 성능"
KS D 3609 경량틀과 KS D 7081 천장판은 완벽한 내진천장시스템을 구성하는데 있어 필수입니다.
천장판만 KS 기준을 충족해도 경량틀이 비규격이라면 내진 성능을 보장할 수 없습니다.
내진 공사는 모든 자재와 부속품이 KS 인증을 충족해야 하며, 정확한 설계와 시공 기술력이 뒷받침되어야 합니다.
KS D 3609 경량틀
[젠픽스DMC의 KS D 3609 내진경량천장틀]
KS D 3609 경량틀이란 ?
내진공사 시 내진천정틀이 산업표준화법인 KS D 3609 기준을 충족한 경량틀을 뜻합니다!
KS D 3609에는 경량 치수까지 정확하게 '규격화'되어 있습니다.

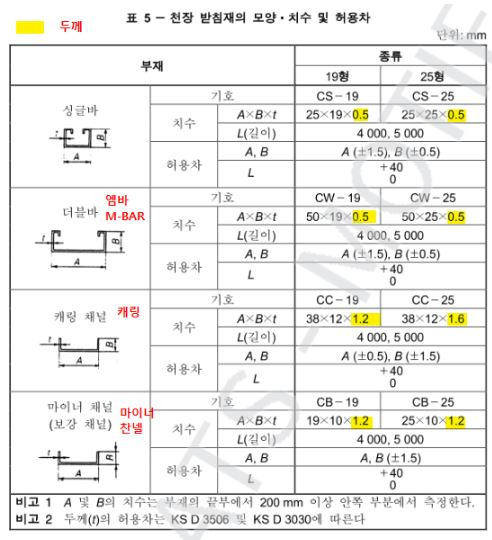

아래 사진과 함께
국가기술표준원의 산업표준화법 KS D 3609에 따르면'캐링','마이너 찬넬'이 나옵니다.
내진 공사 시 내진천장틀의 내진성능을 보장하기 위해 캐링과 마이너 찬넬의 규격을 반드시 따라야합니다.
캐링(Carrying),마이너 찬넬(Minor Channel)
이 두 가지 요소는 건축물의 내진 성능을 높이는 데 있어 가장 중요한 자재입니다.
"구조적으로 내구성이 강한, 법적 기준을 충족하는 완벽한 내진 성능을 확보하기 위해 반드시 사용해야 합니다!"
KS D 3609 기준, '캐링'과 '마이너 찬넬'의 역할

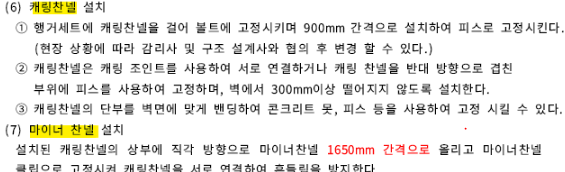

KS인증 캐링 설치의 경우
행거세트에 캐링찬넬을 걸어 볼트에 고정 시켜 ± 900mm 간격으로 설치하여 피스로 고정시켜야합니다.
KS인증 마이너 찬넬 설치의 경우
설치된 캐링의 상부에 직각 방향으로 마이너찬넬 ± 1,650mm 간격으로 올리고 마이너찬넬 클립으로 고정시켜 캐링찬넬을 서로 연결하여 흔들림을 방지해야합니다.
기본틀이 되는 캐링,마이너찬넬의 간격을 꼭 기억해주시고, 산업표준화법을 반드시 지켜주세요!

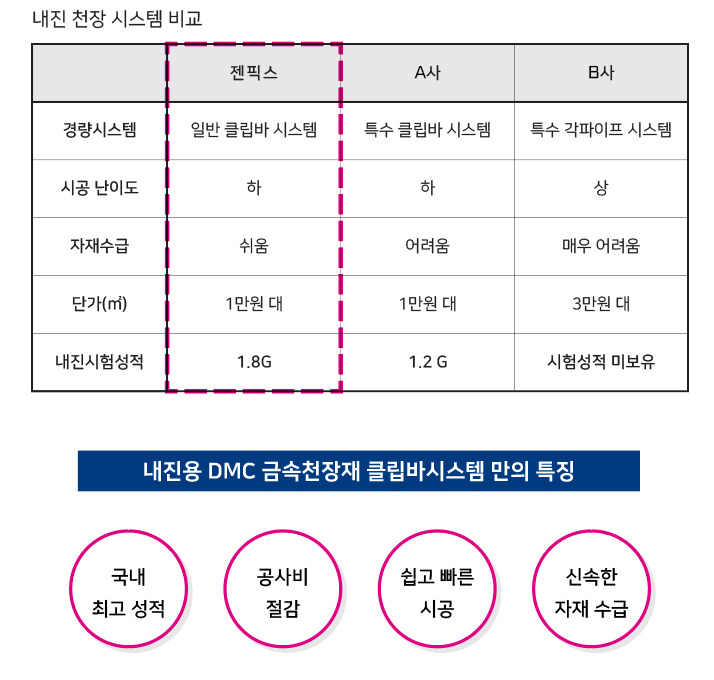

또한 젠픽스 DMC의 KS인증 내진 천장 시스템의 가장 큰 장점은 일반 클립바 클립을 사용입니다.
1.호환성 우수 : 내진보강공사시 특수클립바 클립이 아닌 일반클립바로 천장마감재와 호환성이 우수합니다.
2. 신속한자재 공급 : 일반클립바로 신속한 자재 수급으로 원활한 공사 진행을 보장합니다.
3. 국내 최고 내진 성적 : KS D 3609 경량틀과 KS D 7081 천장틀의 만남으로 1.8G,진도12 '대공황'상태에서도 안전한 국내최고 내진성적을 보유하고 있습니다.
철저한 설계도면 준비부터 시방서 준수하여 법적기준 충족시켜주는 꼼꼼 시공업체까지 원하시면
내진천장재 전문인 젠픽스 DMC 대표전화인 1644-0487로
'블로그 보고 연락드려요." 라고 하시면 빠르고 정확한 상담 가능하십니다!
다시 한 번 알립니다!!
※내진 공사 시 주의할 점
1. KS 인증 자재 여부 확인 필수
KS 인증 자재를 사용하지 않으면 건축법 시행령 제61조, 표준시방서 제24조 제25조를 위반에 해당합니다.
KS인증자재 사용을 위해 설계도면에 캐링과 마이너 찬넬 사용 여부를 확인하세요.
인증되지 않은 자재나 부족한 배치로 시공할 경우 내진 성능이 크게 저하되어 안전을 보장받지 못 합니다!
2. 시방서 준수 여부 확인
시공 시 원가 절감을 위해 규격을 충족하지 않는 자재를 사용하는 경우가 있습니다.
하지만, 국토교통부 표준 시방서에는 KS인증 자재사용의 필수성 언급과
정확한 규격과 배치가 명시되어 있으므로 이를 철저히 준수해야 합니다.
설계 단계에서부터 KS 인증 경량틀을 반영한 시방서를 준비는 필수입니다.
또한 시공과정에서도 시방서 준수 또한 가장 중요한 부분입니다.
※위 내용이 지켜지지 않을 시 재시공 해야하는 불상사가 발생할 수 있습니다!!
꼭 준수하셔서 재시공하는 일 없게 안전한 내진 공사 부탁드립니다!
KS D 7081 천장판
KS D 7081 천장판이란?
KS D 7081은 천장재의 내구성,흡음성 국가 표준으로 규정한 인증 기준입니다.
천장판은 단순히 외형을 꾸미는 자재가 아닌, 지진 등 외부 충격에도 변형되지 않고 구조적 안정성을 유지하는 핵심 자재입니다. 평소 천장의 중요성을 느끼지 못할 수 있지만, 지진이 발생하면 대부분 책상 밑으로 들어가 떨어지는 물건을 피하게 됩니다. 이때, 천장판이 탈락하거나 무너지게 되면 대형사고로 이어질 가능성이 매우 높습니다.
따라서, 천장판은 목숨을 지키는 가장 중요한 요소라고 할 수 있습니다.
☆KS D 3609 경량틀만 사용하는 것은 내진 성능이 보장되지는 않습니다!
KS인증 경량틀로 구조를 고정하고, KS인증 천장판으로 마감해야 진정한 내진천장시스템이 완성됩니다.
경량틀과 천장판 모두 KS 기준을 충족했는지 꼭 확인하세요!
↓내진보강공사 설계기준 자세히 알아보기 ↓
[젠픽스 DMC의 KS D 7081 천장판 금속천장재]
KS D 7081 천장판 규격을 더 자세히 설명드리겠습니다.

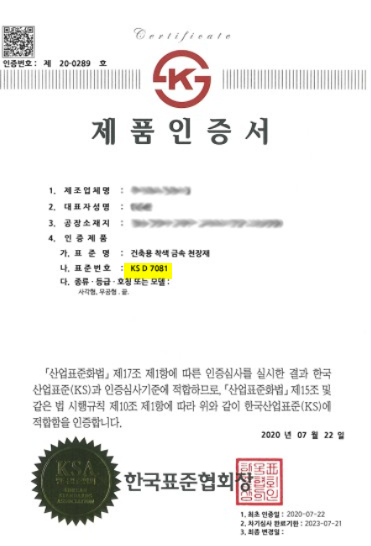

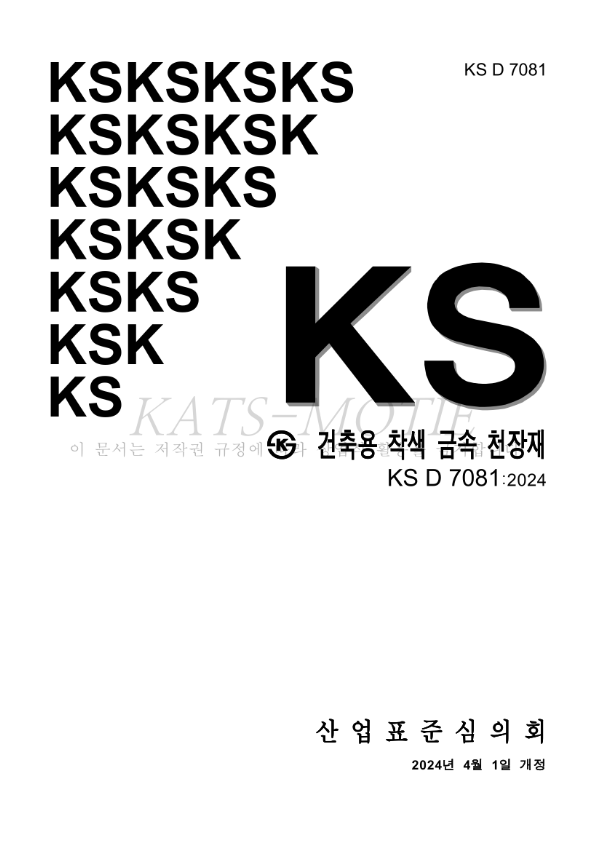

KS D 7081은 '건축용 착색 금속천장재'의 KS규격이 적혀있는 자료로,
규격서 안 적힌 기준에 부합하는 자재는 까다로운 규격 확인 후 KS인증을 받을 수 있습니다.

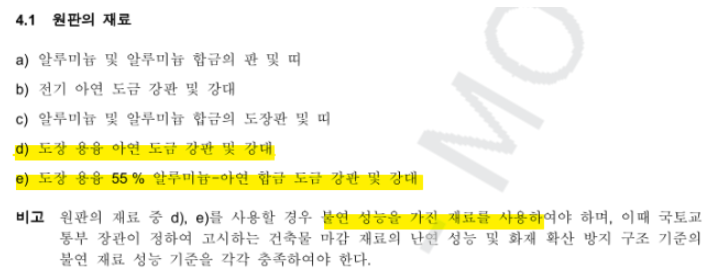

금속천장재가 KS인증을 취득하기 위해서는 위 사진과 같이 원판 재료가 불연성능을 가진 재료를 사용한 -
'불연금속천장재'여야만 합니다. '불연금속천장재'란 불연성을 가진 금속천장재를 의미합니다.
KS인증자재를 사용하지 않을 시 대규모의 공사비가 날아가며, 재시공으로 2공사가 이어져 막대한 비용이 발생할 수 있습니다.

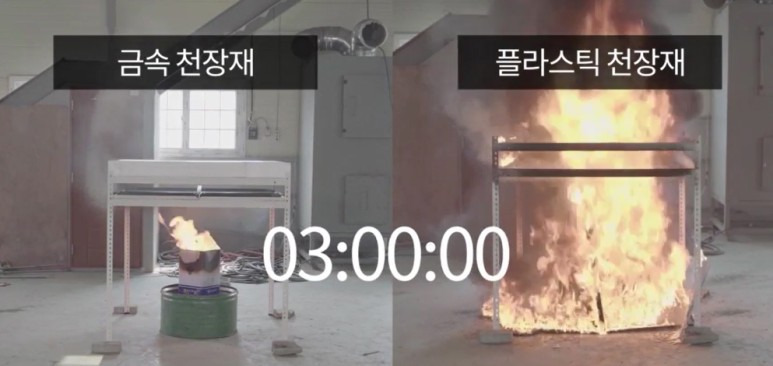

불연금속천장재 VS 플라스틱천장재 (화재 실험 결과 )
실제로 불연금속천장재와 플라스틱천장재 화재실험 비교 결과,
플라스틱 천장재 - 3분만에 불이 번지면 탈락 후에도 번짐
불연금속 천장재 - 불길이 붙거나 번지지 않음
이 실험 결과만 보더라도 KS인증 불연 금속천장재의 중요성을 쉽게 이해할 수 있을 거라고 생각합니다.
이처럼 KS 인증은 건축물의 안전을 보장하는 필수 조건입니다. 화재 안전뿐만 아니라
내진 성능까지 충족하는 KS 인증 자재를 선택해야만 재시공 없이 완벽한 공사가 가능합니다.

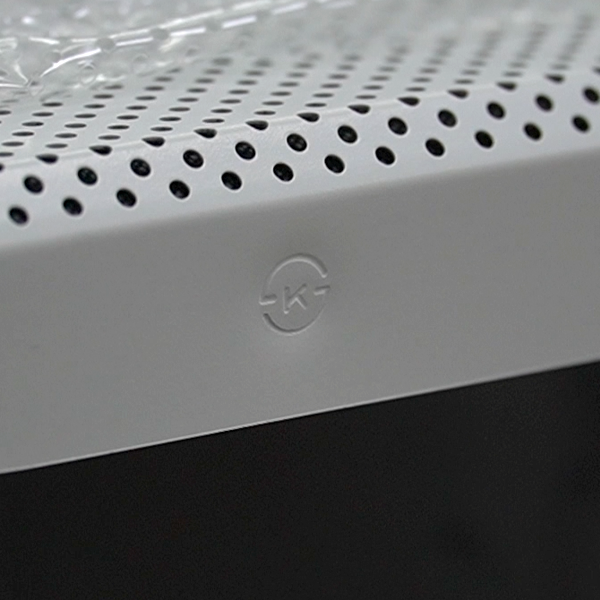

젠픽스 DMC의 KS D7081 내진천장마감재는
아연도금강판(갈바륨) 소재로 완벽한 불연성능, 튼튼한 내구성, KS타공으로 우수한 흡음까지 보유한 DMC,SDMC가 사용됩니다.

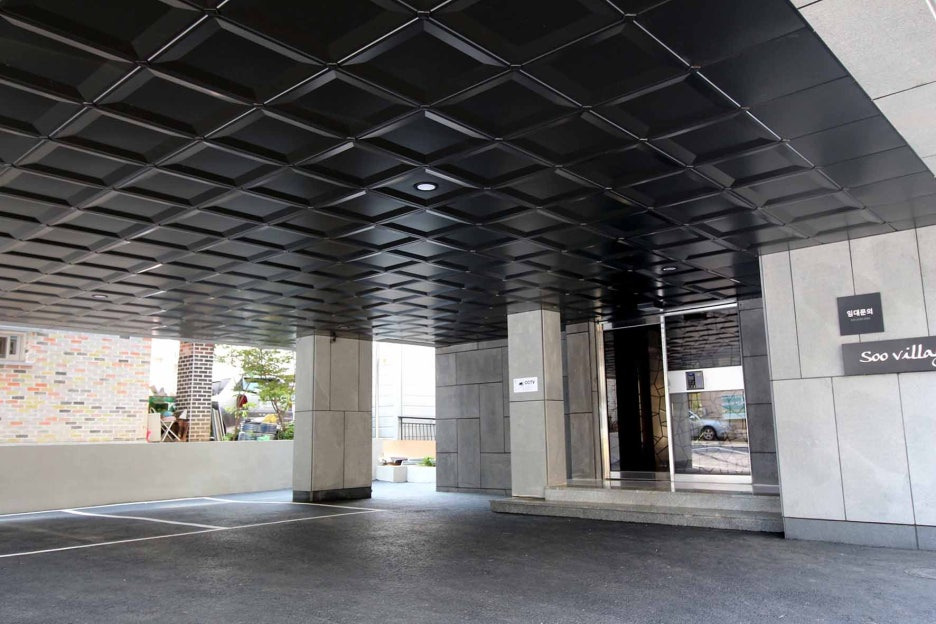

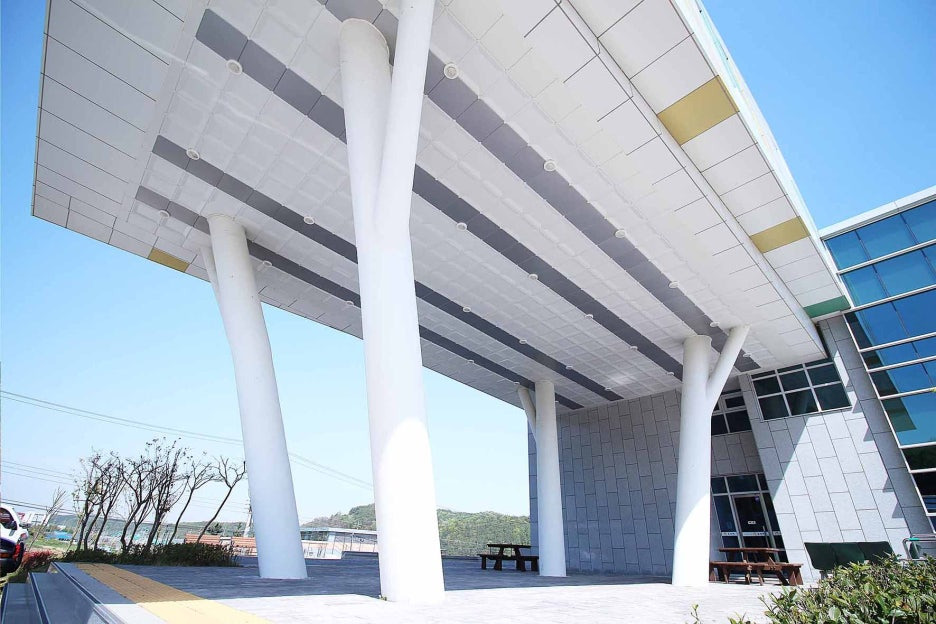

DMC 시공사례 - 불연, 내진내풍압 성능이 필수로 필요한 필로티 시공

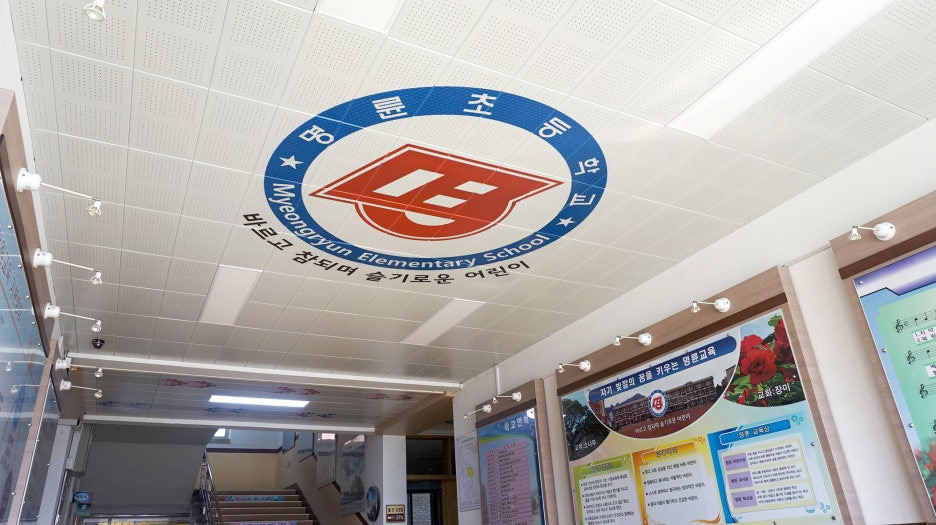

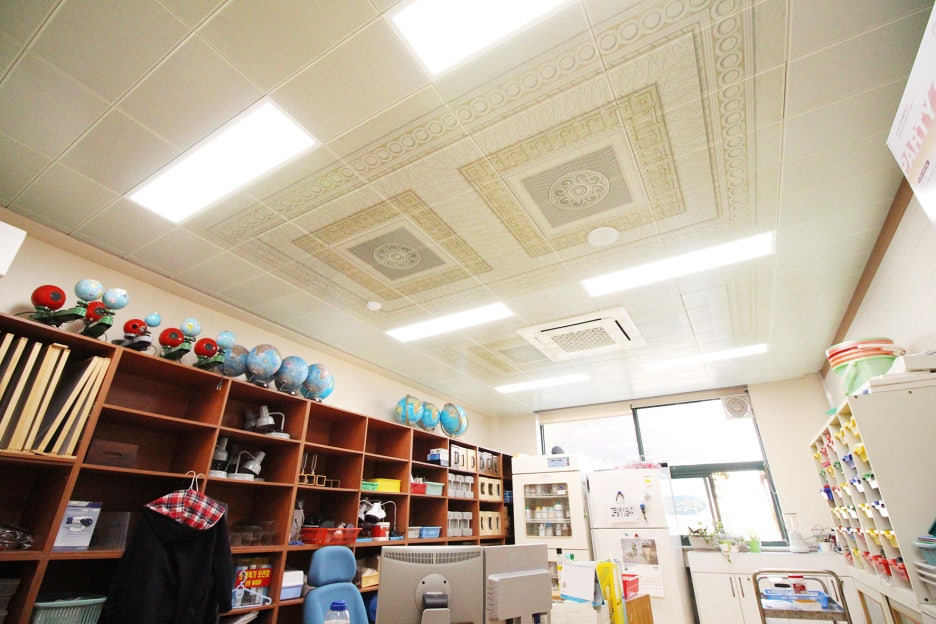

SDMC시공사례 - 불연,내진, 흡음기능이 필수로 필요한 교육시설 시공
.
.
.
오늘은 내진 보강 공사 시 꼭 지켜야하는 부분을 설명드렸습니다!
KS D 3609, KS D 7081 규격은 건축물의 내진 성능을 보장하기 위한 필수 조건입니다.
이를 지키지 않을 경우, 단순히 안전 문제가 생길 뿐만 아니라 법적인 제재까지 받을 수 있습니다.
내진 설계는 건축물의 기본을 넘어, 사용자들의 안전과 신뢰를 보장하는 약속입니다.
작은 차이가 큰 결과를 만듭니다. KS 규격을 준수한 내진 설계로 믿을 수 있는 건축 환경을 만들어 보세요!
내진설계, 교육시설 내진보강, 내진공사,내진시공, 내진자재 등에 있어 궁금하신 점이 있으시면
댓글 남겨주세요!
