안녕하세요!
재구매율 95%의 신뢰할 수 있는 높은 품질의 제품을 자랑하는
천장의 새로운 가치창조 젠픽스DMC입니다.
오늘은 필로티 구조의 특성과 함께
젠픽스DMC의 우수한 내풍압 보강성능을 갖춘 진.짜. KS인증 내풍압시스템을 소개해드리려고합니다.
1. 필로티 구조의 특성
#필로티천장 #필로티주차장 #내풍압필수공간
필로티구조 (또는 주차장캐노피)는 하중을 견디는 기둥으로만 설치되어 있는 개방형 구조를 말합니다.
사방이 트여있어 공간에 개방감을 부여해 넓어보이는 효과를 주며 공간을 보다 효율적이게 사용할 수 있는 구조입니다.
병원/상가/다중이용시설/호텔/아파트/빌라 등
우리 실생활에서 주로 이용하는 건축물에서 자주 볼 수 있는 구조이기도 합니다.
필로티 구조가 1층에 있다면 건물의 주차장 + 출입구로 대부분 활용되고 있어 유동인구 또한 많은 공간입니다.
특히 출입구, 로비에 사람이 많이 몰리는 대학병원이나 결혼식장, 대형운동장 등
다중이용시설의 특성상 건물 출입구(로비)와 필로티구조가 연결되는 곳이 많기 때문에
안전을 위한 구조로의 설계가 필수인 공간입니다.
그렇기에 필로티 구조에는 어떤 강한 외부적 요인 및 충격에도 견고함을 유지할 수 있는
내풍압시스템으로의 시공 및 교체가 필수입니다.
2. 건축물 설계하중 KDS 41 12 00 내풍압기준 강화사항
2022년 10월 11일 개정된 건축물 설계하중 KDS 41 12 00에 따라 내풍압 기준이 강화되어
해당 내용에 필로티 구조가 추가됨으로써 필로티천장에 내풍압설계가 필수인 점이 확실해졌습니다.
국가지침에 해당하는 만큼 준수해야 하는 부분이라고 보시면 될 것 같습니다.
위와 같이 국가지침사항에 필로티 구조가 추가된 이유는 필로티구조의 구조적 특징과 위험성 때문입니다.
필로티구조는 앞서 설명드렸다시피 기둥이 천장만을 받치고 있는 상태에서 사방이 개방되어 있어
강풍, 태풍등의 자연재해 발생 시 직접적인 피해를 입게되기 때문입니다.
3. 필로티 천장에 내풍압성능이 확보되지 않는다면
필로티 천장에 내풍압공사가 진행되지 않을 시 어떤 피해가 발생하게 될까요?
바로 천장재 탈락의 위험성이 증가하게 됩니다.
천장은 대부분 경량철골구조에 마지막으로 천장재로 마감을 하는 방식으로 진행되어 집니다.
내풍압공사는 바로 이 경량작업에서 진행되는 부분인데요.
일반적으로 천장공사에서 가장 많이 사용하는 경량철골 구조는 바로 클립바 시스템입니다.
기존 흔히 알고 계시는 클립바(크립바)구조는 아래 모식도와 같이 '와이어클립'으로 명시되어 있는
얇은 선형 부속으로 캐링과 클립바를 연결하는 형식으로 시공되고 있습니다.
그러나 이 와이어클립은 작은 충격에도 결착이 풀릴가능성이 높기에
외풍으로 인한 천장재의 탈락 및 붕괴를 야기하는 주범이기도 합니다.
또한 마이너찬넬(마이너채널)의 경우 대부분 관급공사에만 시공되고 있습니다.
마이너찬넬은 결착을 또 한번 고정시켜주는 역할을 해 견고성에 있어 매우 중요한 역할을 하지만
대부분 사급현장에서는 마이너찬넬을 빼고 시공되는 경우가 많으며 보수공사에서도 마찬가지라고 합니다.
이러한 사소한 부분이 천장재 탈락현상을 야기하여
이로 인한 재산피해(주차장에 주차되어있는 자동차의 손괴 등), 또는 더 나아가 사람이 다치는 피해까지 발생할 수 있기에
견고한 내풍압설계는 필로티 구조에서 매우 중요한 부분으로 작용합니다.
4. 필로티 내풍압천장공사, 이렇게 진행하세요.
필로티에 가장 적합한 안전한 내풍압설계,
젠픽스DMC의 KS인증 내풍압시스템으로 모든 문제점을 한 번에 해결하실 수 있습니다.
젠픽스DMC에서 제안하는 필로티 천정공사에 가장 적합한 이 KS인증 내풍압 시스템은
클립바 구조와 큰 차이가 없다는 점을 보실 수 있는데요,
맞습니다. 자세히보시면 기존 클립바구조에서 3가지 부속품만 추가된 것을 확인하실 수 있습니다.
또한 한국산업표준인 KS인증을 취득한 경량을 사용한다는 점에서 자재의 품질 및 안전성을 증명하고 있습니다.
젠픽스DMC에서는 앞서 위험성을 언급했던 와이어클립 대신 클립바 클립을 사용해
더욱 견고하게 클립바와 캐링과 같은 주요 경량철골을 연결하여 결착력을 높이고 있습니다.
뿐만 아니라 결착력에 중요한 역할을 하는 마이너찬넬이 기본 구성에 포함되어 있음은 물론
행거 볼트 중간에 한번 더 마이너찬넬을 MB클립으로 고정시켜주는 방식으로 공사가 진행됩니다.
그 이후 원피스캡(마감캡, 실링가드)을 이용해 클립바와 연결하는 것으로 한번 더 마감을 해준 뒤 시공을 마무리합니다.
※
천장재 시공, 천장 공사의 핵심은 "표준시방서 준수"입니다.
건설기술 진흥법 시행령 제65조는 표준시방서에서 정한 시공 기준을 반드시 준수하도록 규정하고 있으며,
이 시공 기준은 건축물의 안전성과 품질 확보를 위해 필수적인 요소로 간주됩니다.

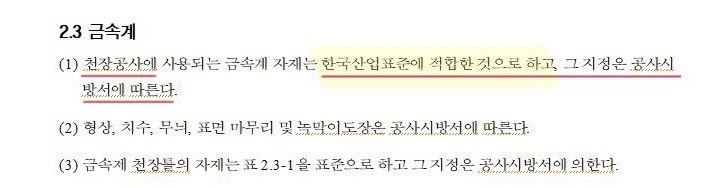

국통교통부의 천장공사 표준시방서에 따르면
"천장공사에 사용되는 금속계 자재는 한국산업표준에 적합한 것으로 하고, 그 지정은 공사 시방서에 따른다."
한국산업표준은 KS인증을 의미하며 KS인증 천장재를 사용해야하는 것입니다.
모든 시공 과정, 천장 공사에서는 KS인증 제품을 사용하는 것이 필수적이며 품질과 안전을 보장받을 수 있습니다.
설계 단계부터 정확한 시방서 기준을 적용해 시공 과정에서까지 꼼꼼하고 정확하게 준수하여 안전한 내진 성능을 확보하세요!
*천장 공사 시 표준시방서 준수는 선택이 아니라 필수입니다. 시방서를 준수하지 않을 시 법적 책임이 따릅니다!
※

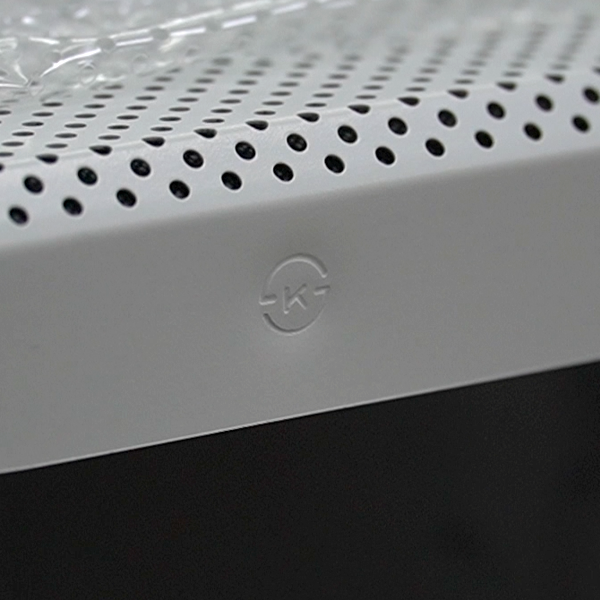

젠픽스DMC의 안전한 KS인증 DMC금속천장재와 함께
더 이상 화재 걱정없는 안전한 건축환경 만들어 가시길 바라겠습니다.
하지만,
일부 업체의 경우 천장재 설치 후 캡 마감을 했다는 이유로 내풍압천장틀로 자재를 판매하는 경우가 있습니다.
내풍압 성능을 테스트한 시험성적서를 보유하고 있지 않을 시 확실한 내풍압성능의 보장이 불가하기 때문에
반드시, 내풍압시험성적서를 확인하시길 바랍니다.
젠픽스DMC의 KS인증 내풍압시스템은 단순한 구조와 달리 현재 국내최고수준의 내풍압시험성적을 취득하였습니다.
무려 매미태풍보다 더 강력한 풍속57m/s을 견뎌낸 천정틀로, 보장된 견고함을 자랑합니다.
또한 단가 또한 매우 합리적으로 책정되고 있어 시공 비용에 부담이 없으며, 클립바시스템을 활용하는 만큼
쉽고 빠른 시공이 가능하다는 점도 장점입니다.
타 업체의 내풍압시스템의 경우 자체생산하는 특수경량, 특수철골을 사용해 값이 비쌀 뿐더러 자재수급도 원활하지 못하다는 단점이 있는 반면 젠픽스DMC는 정확한 납기일에 신속한 배송이 가능해 납기를 지켜드릴 수 있습니다.
*젠픽스DMC의 타사대비 비교불가한 내풍압시험성적은 젠픽스DMC의 KS인증 1급불연 DMC금속천장재와 함께
시공되었을 시에 유효한 성적이라는 점 꼭 참고 하세요!
오늘은 필로티 천장에 내풍압설계가 필수인 이유와, 필로티공사에 가장 적합한 자재에 대해 이야기해보았습니다.
클립바시스템을 활용했다보니 호환성이 높아 대부분의 공간에 시공이 가능함은 물론,
유지 및 보수가 용이해 다양한 장소에 공사가 가능한 부분이니 참고하셔서 시공 진행하셨으면 좋겠습니다.
"저렴한 단가"
"쉽고 빠른 시공"
"신속한 자재수급"
"공사비 절감"
"국내최고수준의 성능"
모든걸 갖춘 독보적인 기술력을 갖춘 젠픽스DMC와 함께 더욱 안전한 건축환경 조성하시길 바라겠습니다.
자재 및 시공에 대한 더욱 자세한 문의는 대표번호 1644-0487 또는 아래 카카오톡 문의로
'블로그보고 연락드립니다'라고 문의 주시면 보다 빠른 상담이 가능합니다!
감사합니다 :)
